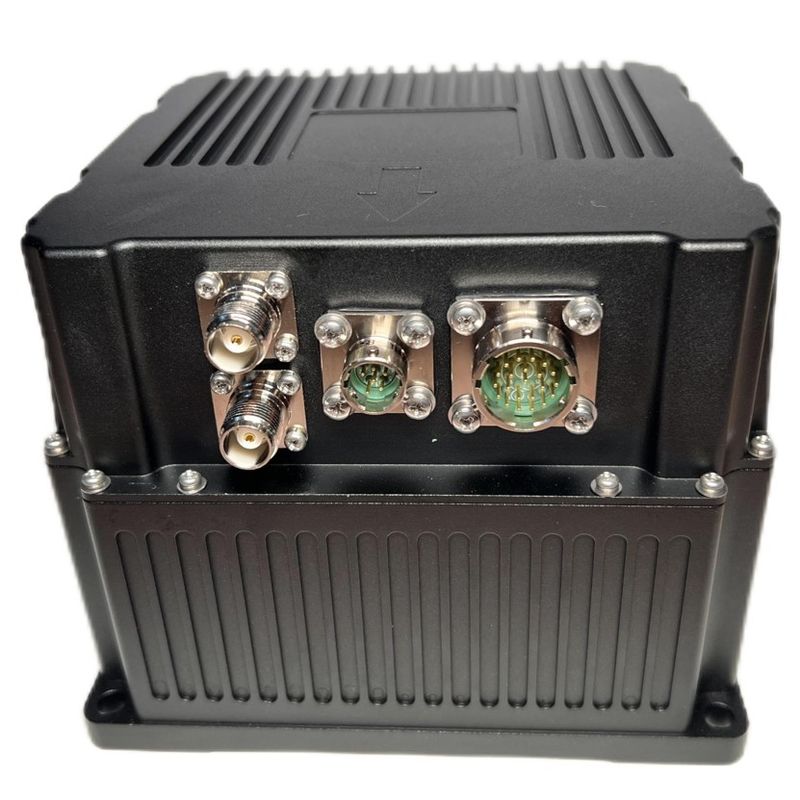

BTSTC-70S Satelliten-Integriertes Navigationssystem Quarz Flexible Beschleunigung 12V-36VDC
Produktdetails:
| Herkunftsort: | China |
| Markenname: | BTSTC |
| Zertifizierung: | CE |
| Modellnummer: | INS70S |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | 26000 |
| Verpackung Informationen: | Schwamm und Schachtel |
| Lieferzeit: | 2 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 500/Monat |
|
Detailinformationen |
|||
| Bereich des Kurswinkels: | 0° | 360° | Stromversorgung: | 12V bis 36VDC |
|---|---|---|---|
| Zahl von Antennen: | Zwei GNSS-Antennen | ||
| Hervorheben: | Satelliten-Integriertes Navigationssystem,Integriertes Navigationssystem BTSTC-70S,12V-36VDC-Navigationssystem |
||
Produkt-Beschreibung
Satelliten-Integriertes Navigationssystem
Das integrierte Navigationssystem BTSTC-70S basiert auf einem dreiachsigen hochpräzisen Glasfaser-Gyroskop, einem flexiblen Quarz-Beschleunigungsmesser und einem hoch-
Es kann eine hochgenaue Messung der Haltung, Geschwindigkeit und Position des sich bewegenden Trägers realisieren.
Zusammensetzung
* 70 dreiachsige integrierte Glasfaser-Gyroskop
* Quarzflexible Beschleunigung
* IF-Umwandlungsschaltung, Navigationscomputer
* Satellitennavigationsempfänger
* Satellitensignalempfängerintenne
* Schnittstellenbrett
* Stromversorgung
* 2 GNSS-Messantennen und Verbindungsleitungen
Technische Spezifikation
Messbereich | Bereich des Kurswinkels | 0° ~ 360° |
| Schrägwinkelbereich | ± 90° | |
| Rollwinkelbereich | ± 180° | |
| Bereich der Winkelgeschwindigkeitsmessung | ± 500°/s | |
| Beschleunigungsmessbereich | ± 20 g | |
| Ausrichtungszeit | GNSS-Orientierung wirksam | ≤1min |
| GNSS-Orientierung nicht gültig | ≤ 5 Minuten | |
| Genauigkeit der Selbstausrichtung | Richtigkeit der Ausrichtung des Kurswinkels | ≤ 0,1 ° * Sek (Lat) (1σ, Lat in der lokalen Breite) |
| Ausrichtung des Haltungswinkels | ≤ 0,01° ((1σ) | |
Ausrichtungsgenauigkeit von integrierte Navigation | Richtigkeit der Ausrichtung des Kurswinkels | ≤ 0,1 ° (1σ, Ausgangslänge ≥ 2 m) |
| Ausrichtung des Haltungswinkels | ≤ 0,02° ((1σ) | |
Reine Trägheitsnavigationsgenauigkeit, 1H | Positionsgenauigkeit | Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. |
| Geschwindigkeitsgenauigkeit | ≤ 1,2 m/s (RMS) | |
| Kurswinkelpflege | ≤ 0,02° ((1σ) | |
| Aufrechterhaltung des Einstellungswinkels | ≤ 0,01° ((1σ) | |
Integrierte Navigationsgenauigkeit | Positionierung in einem einzigen Punkt | Höhe ≤ 3 m, Höhe ≤ 5 m (RMS) |
| RTK-Hilfpositionierungsgenauigkeit | Höhe ≤ 2 cm, Höhe ≤ 5 cm (RMS) | |
| Geschwindigkeitsgenauigkeit | ≤ 0,03 m/s ((RMS,PDOP≤4) | |
| Kurswinkelgenauigkeit | ≤ 0,03° ((1σ) | |
| Haltungsgenauigkeit | ≤ 0,01° ((1σ) | |
Leistung des Gyroskops | Null Verzerrungsstabilität | ≤ 0,05 °/H (1σ, 10s glatt) |
| Null Verzerrungsstabilität | ≤ 0,015 °/H (1σ, 100s Glättung) | |
| Wiederholbarkeit ohne Verzerrung | ≤ 0,015°/h (< 1σ) |
Leistung des Beschleunigungsmessers | Null Verzerrungsstabilität | ≤ 0,15 mg (1σ, 10s glatt) |
| Null Verzerrungsstabilität | ≤ 0,05 mg (1σ, 100s Glättung) | |
| Wiederholbarkeit ohne Verzerrung | ≤ 0,05 mg ((1σ) | |
Andere Indikatoren | Stromversorgung | 12V bis 36VDC |
| Stromverbrauch | Steady-state-Stromverbrauch ≤ 20W, transienter Stromverbrauch ≤ 40W | |
| Gewicht | ≤ 3 kg | |
| Gesamtabmessungen | 150 mm × 150 mm × 120 mm | |
| Abmessungen der Anlage | 137 mm × 137 mm ((4 × φ6,5 mm) | |
| Anzahl der Antennen | Zwei GNSS-Antennen |
